    HLW3070

    HLW3070是一款高精度、低功耗模数转换芯片—24位Sigma-DeltaADC,一路差分信号输入 ,内置温度传感器及高精度振荡器 芯片引脚  序号引脚名称类型描述1REFIN模拟输入基准源输入2GND模拟输入芯片地3AINN模拟输入ADC通道负输入4AINP模拟输入ADC通道正输入5SCLK数字输入SPI接口输入时钟6DRDY/DOUT数字输出SPI接口数据输入/输出7VDD模拟输入电源8REF

    所属分类: 衡器计量芯片

    • 产品描述
    • 应用领域
    • 技术文档
      • 商品名称: HLW3070
      • 分辨率(Bits): 24
      • 数据速率 (HZ): 10,40,640,1280
      • 通道: 1
      • PGA: 1,2,64,128
      • 接口: 2-SPI
      • 时钟: IRC
      • INL(ppm@FSR): ±8
      • 有效位(Bits): 21.5
      • 电流(mA): 2.1@3.3V
      • 工作电压(V): 2.7~5.5
      • 封装: SOP8

      HLW3070是一款高精度 、低功耗模数转换芯片—24位Sigma-DeltaADC,一路差分信号输入 ,内置温度传感器及高精度振荡器 芯片引脚  序号引脚名称类型描述1REFIN模拟输入基准源输入2GND模拟输入芯片地3AINN模拟输入ADC通道负输入4AINP模拟输入ADC通道正输入5SCLK数字输入SPI接口输入时钟6DRDY/DOUT数字输出SPI接口数据输入/输出7VDD模拟输入电源8REF

            HLW3070是一款高精度 、低功耗模数转换芯片—24位Sigma-Delta ADC ,一路差分信号输入 ,内置温度传感器及高精度振荡器

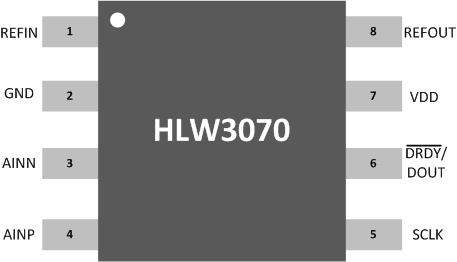

        芯片引脚





      序号

      引脚名称

      类型

      描述

      1

      REFIN

      模拟输入基准源输入

      2

      GND

      模拟输入芯片地
      3

      AINN

      模拟输入ADC通道负输入

      4

      AINP

      模拟输入ADC通道正输入

      5

      SCLK

      数字输入SPI接口输入时钟

      6

      DRDY/DOUT

      数字输出SPI接口数据输入/输出

      7

      VDD

      模拟输入电源

      8

      REFOUT

      模拟输出基准源输出



        芯片特点

            PGA可选:1,2,64 ,128

            速率可选:10Hz,40Hz,640Hz,1.28KHz

            PGA=128,速率=10Hz时 :ENOB为20Bit(VDD=5V)/19.5Bit(VDD=3.3V),P-P噪声:30nV

            2线SPI通讯接口

            带Power Down功能

            内置温度传感器 、高精度振荡器

            低功耗,工作电流< 2.5mA

            SOP-8封装

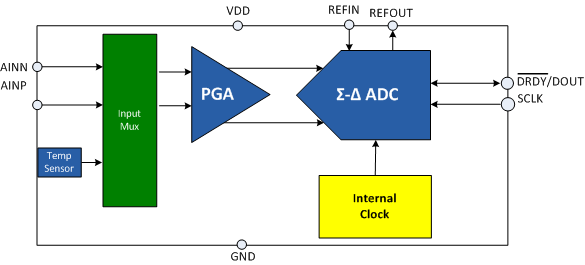

        内部框图

    资料下载

    文件名称:   DataSheet_HLW3070.CN

    文件大小 :   366.5KB
