HLW8032
所属分类 ： 电能计量芯片
- 产品描述
- 应用领域
- 技术文档
-
- 商品名称: HLW8032
HLW8032是一款高精度的电能计量IC,它采用CMOS制造工艺，主要用于单相应用。它能够测量线电压和电流，并能计算有功功率，视在功率和功率因素。该器件内部集成了两个∑-Δ型ADC和一个高精度的电能计量内核 。HLW8032可以通过UART口进行数据通讯，HLW8032采用5V供电，内置3.579M晶振 ，8PIN的SOP封装 。HLW8032具有精度高、功耗小 、可靠性高 、适用环境能力强等优点 ，适用于单
HLW8032是一款高精度的电能计量IC,它采用CMOS制造工艺，主要用于单相应用。它能够测量线电压和电流 ，并能计算有功功率 ，视在功率和功率因素 。该器件内部集成了两个∑-Δ型ADC和一个高精度的电能计量内核。HLW8032可以通过UART口进行数据通讯，HLW8032采用5V供电，内置3.579M晶振，8PIN的SOP封装 。HLW8032具有精度高、功耗小、可靠性高、适用环境能力强等优点，适用于单相两线制电力用户的电能计量 。
特性
(1)可以测量有功功率 、视在功率 、电流和电压有效值
(2)有功电能脉冲PF管脚输出
(3)在1000：1的动态范围内，有功功率的测量误差达到0.2%
(4)在1000：1的动态范围内 ，有效电流的测量误差达到0.5%
(5)在1000 ：1的动态范围内，有效电压的测量误差达到0.5%
(6)内置频率振荡器
(7)内置电压参考源
(8)内置电源监控电路
(9)UART通讯方式

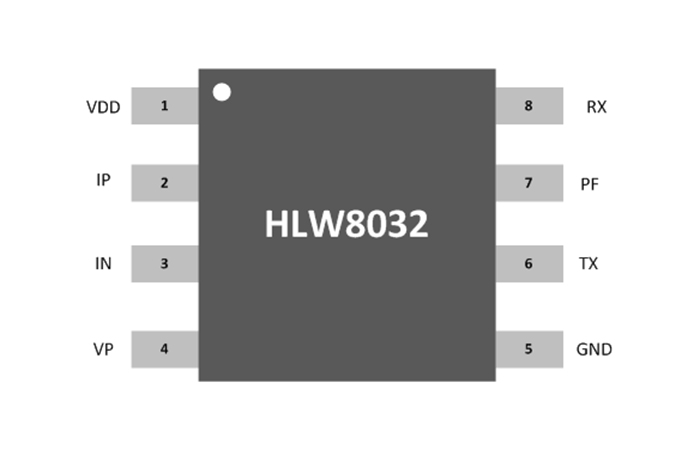

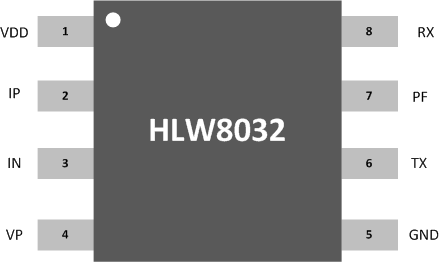

(10)SOP8封装型式芯片引脚
序号
引脚名称
类型
描述
1
VDD
电源
5V电压
2
IP
模拟输入
电流差分信号输入端，最大差分输入电压有效值是±30.9mV
3
IN
模拟输入
4
VP
模拟输入
电压信号正输入端，最大输入电压有效值是±495mV
5
GND
模拟地
模拟地
6
TX
数字输出
UART数据输出口
7
PF
数字输出
输出有功高频方波脉冲，占空比50%
8
RX
数字输入
UART数据输入口(保留端口,用户不需使用)
内部框图
应用领域
(1)智能家电产品
(2)计量插座
(3)智能WIFI插座
(4)电动车充电桩
(5)PDU设备
(6)LED照明
(7)路灯控制
-
(1)智能家电产品
(2)计量插座
(3)智能WIFI插座
(4)电动车充电桩
(5)PDU设备
(6)LED照明
(7)路灯控制
