上月小米在自家平台开启了一款多AC孔智能插线板的众筹，这款产品交由旗下的生态链成员紫米科技负责研发制造。和小米之前推出的USB插线板不同，这款智能插线板能够通过手机WiFi进行控制 ，并且支持定时开关以及电量统计的功能 。作为首批众筹的用户 ，经过一个月时间的等待，收到了本次评测对象小米智能插线板 ，型号为ZNCXB01ZM，一起来看看内部构造和使用体验。一、小米智能插线板开箱 小米传统的白色包装，中间有
上月小米在自家平台开启了一款多AC孔智能插线板的众筹 ，这款产品交由旗下的生态链成员紫米科技负责研发制造。和小米之前推出的USB插线板不同，这款智能插线板能够通过手机WiFi进行控制，并且支持定时开关以及电量统计的功能。作为首批众筹的用户，经过一个月时间的等待，收到了本次评测对象小米智能插线板 ，型号为 ZNCXB01ZM，一起来看看内部构造和使用体验。
一、小米智能插线板开箱
小米传统的白色包装，中间有小米的 Logo MI。
背面有产品参数和生产厂家信息。

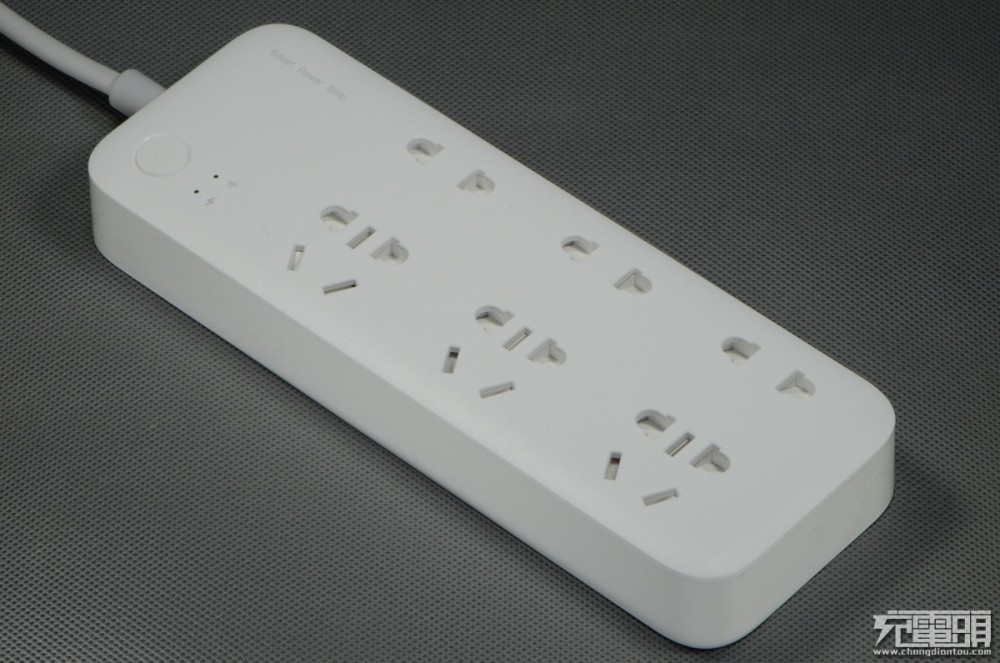

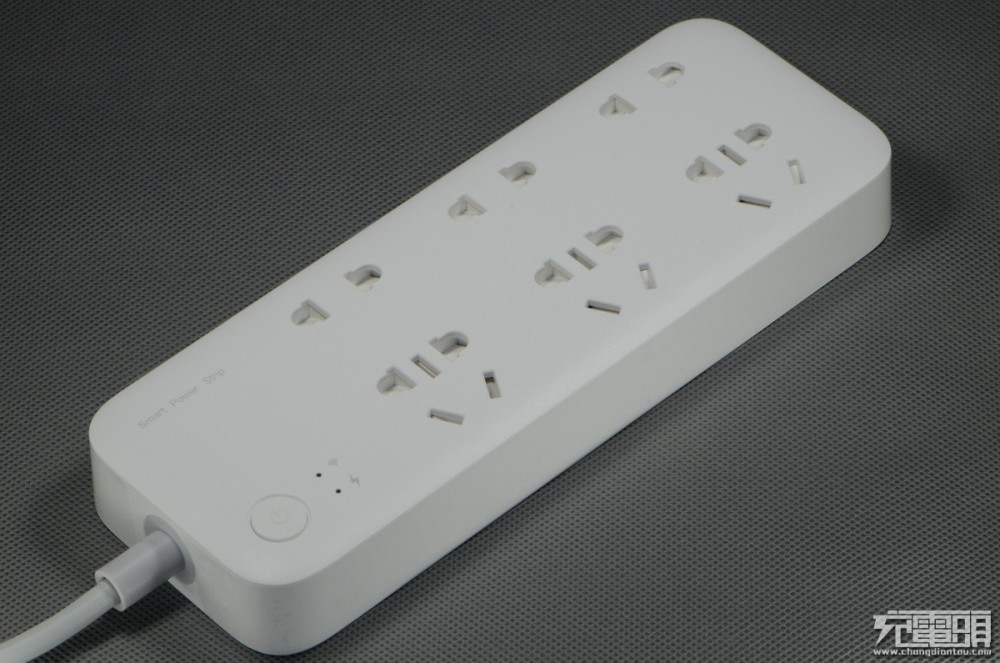

6 个两脚插孔（兼容德标），3 个三脚插孔 。
一个总控开关 ，两个指示灯，一个是 WiFi 指示灯，一个是电源开关指示灯。

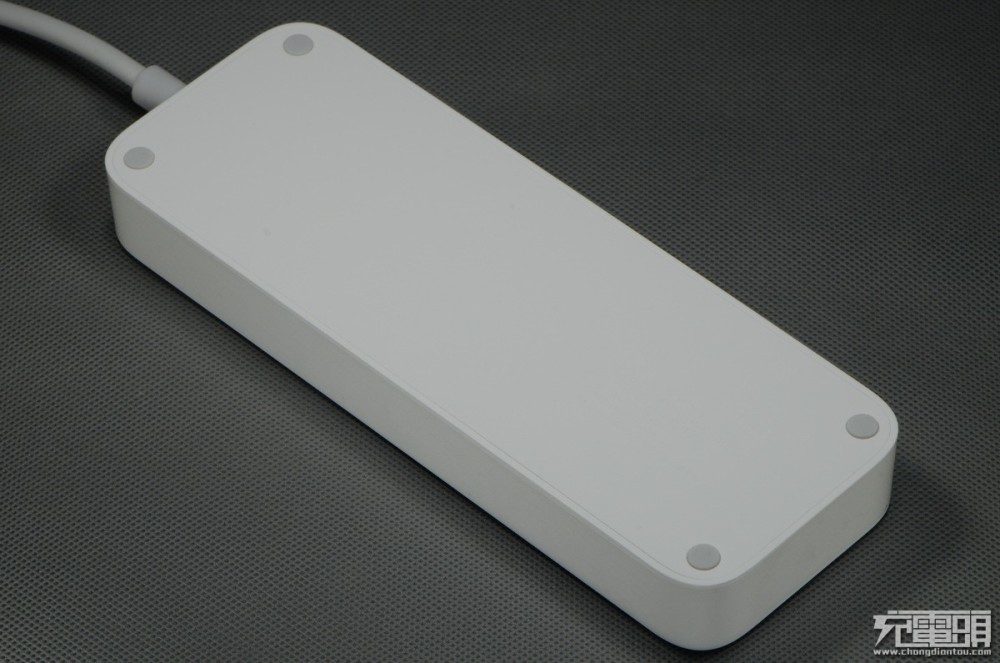

背面有四个橡胶胶塞式脚垫，继承了小米插线板的传统。
背面的产品参数和生产厂家信息。

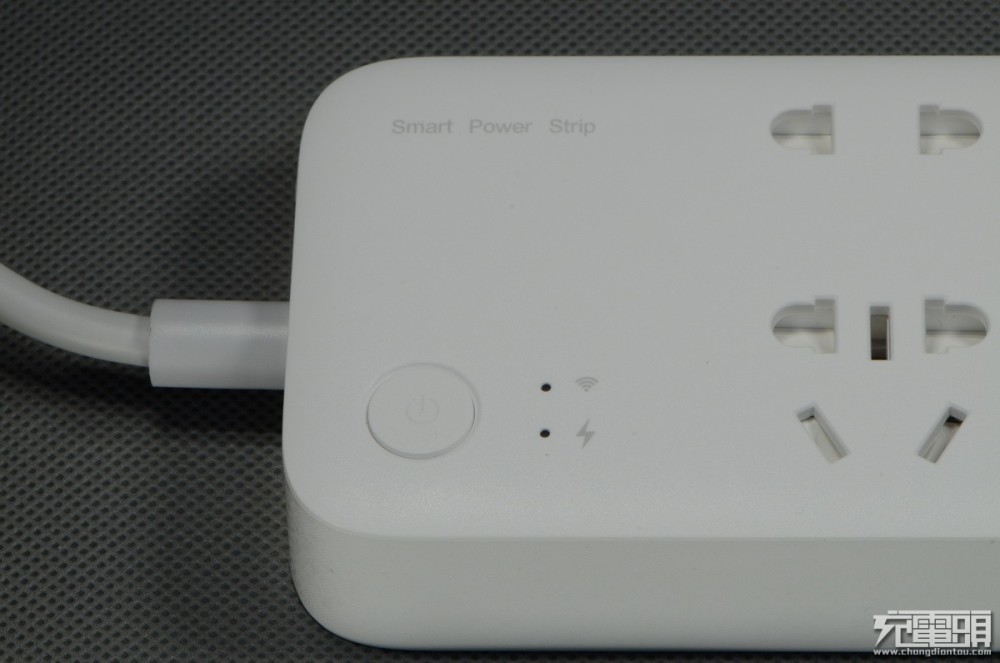

左上角印有 Smart Power Strip；一个轻触式总控开关，两个指示灯，一个是 WiFi 状态指示灯，一个是电源开关指示灯 。

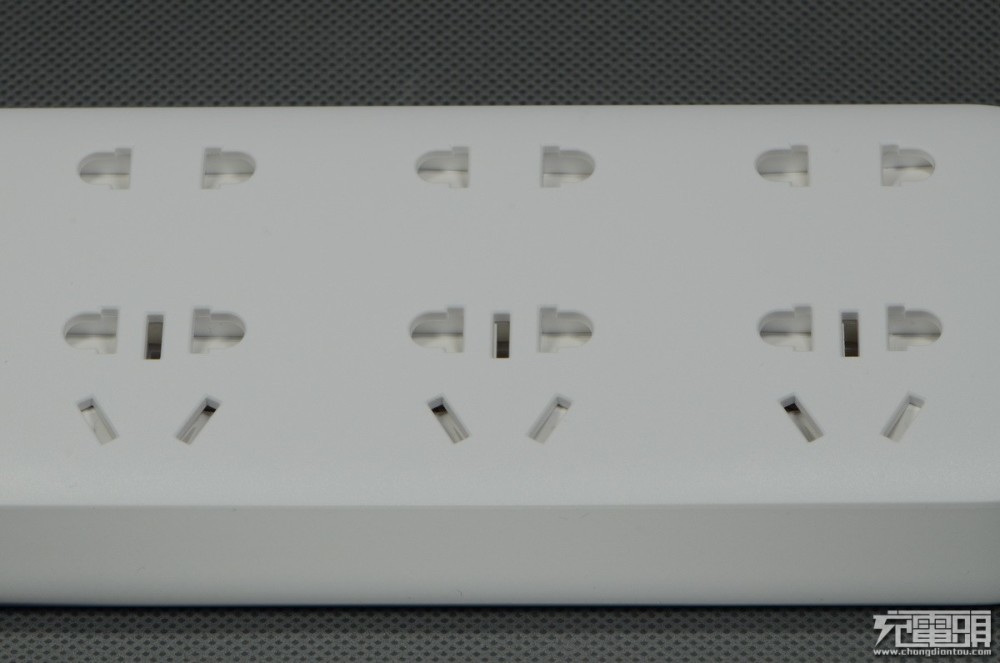

插孔带有儿童保护板 ，符合新国标 ；三脚插孔有一个特点 ，就是在没有地线的情况下仍然可以插入，兼容了澳标 。

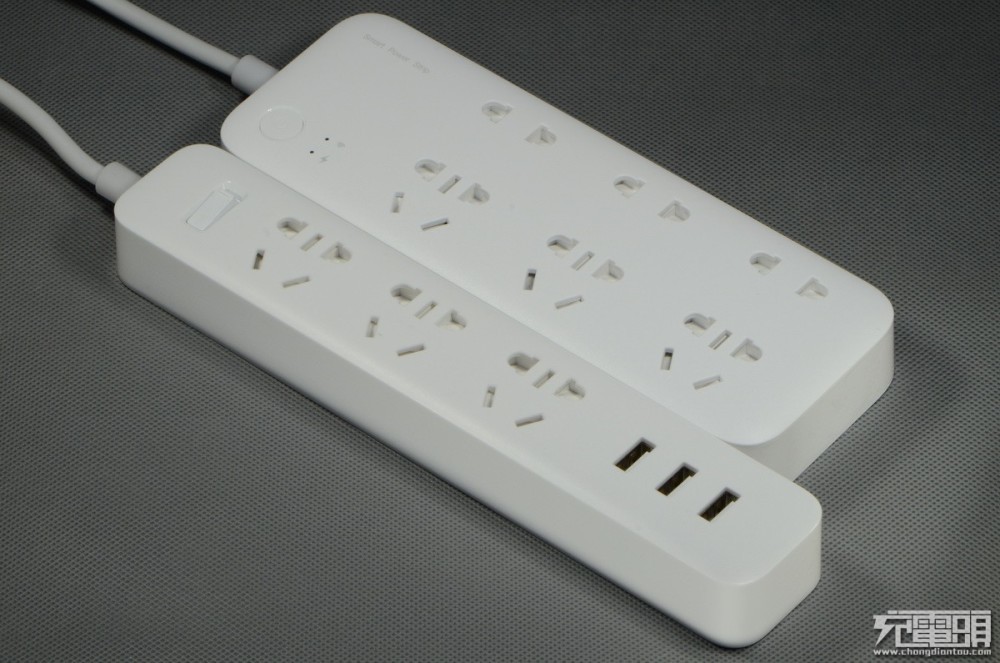

小米智能插线板和小米USB插线板对比 。
二、小米智能插线板拆解

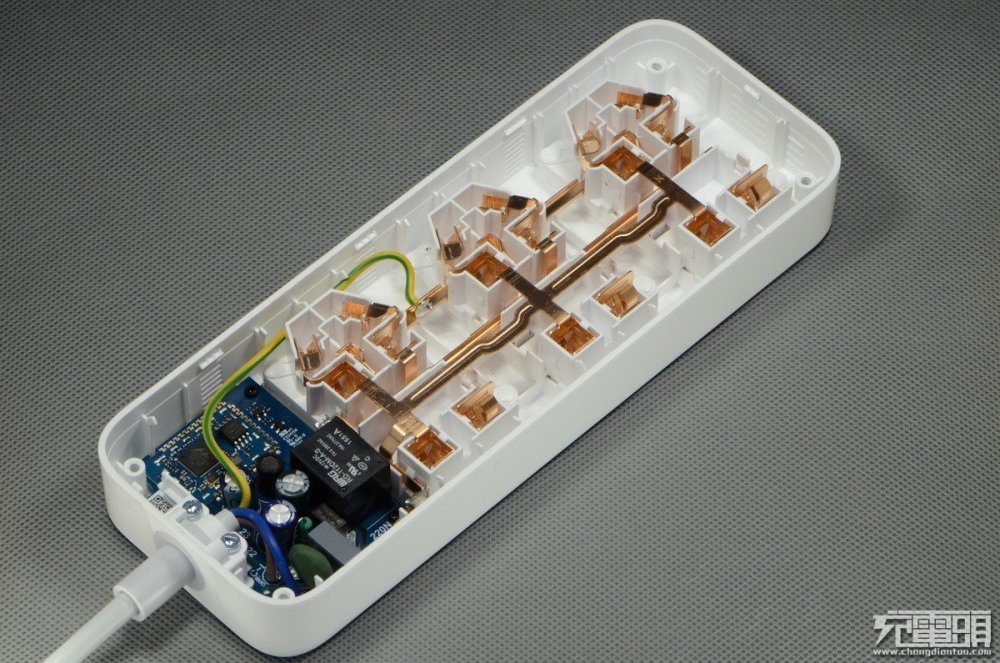

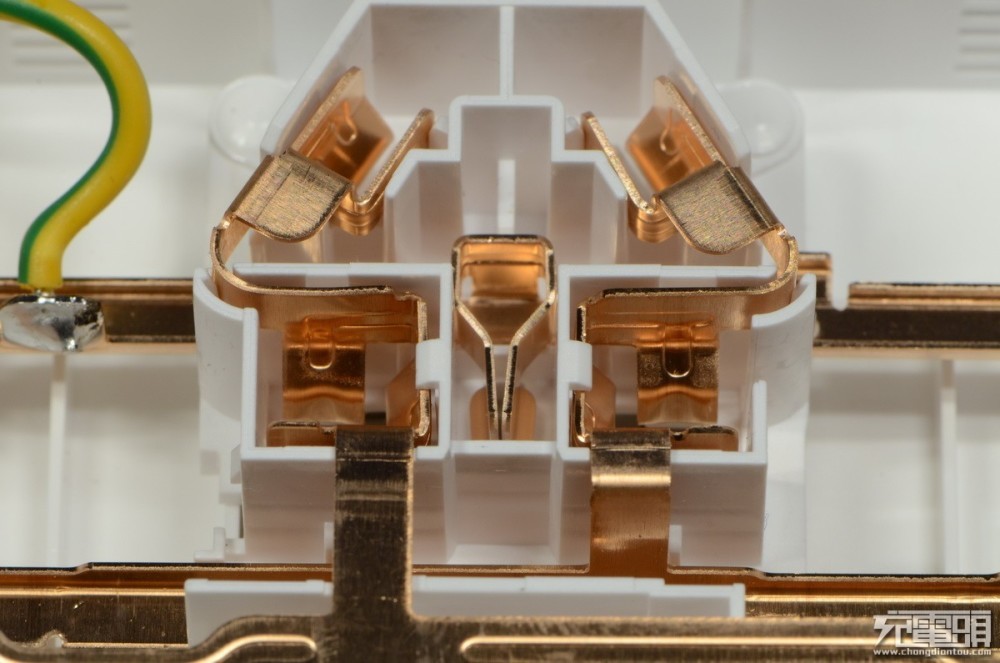

采用了一体铜条设计 。

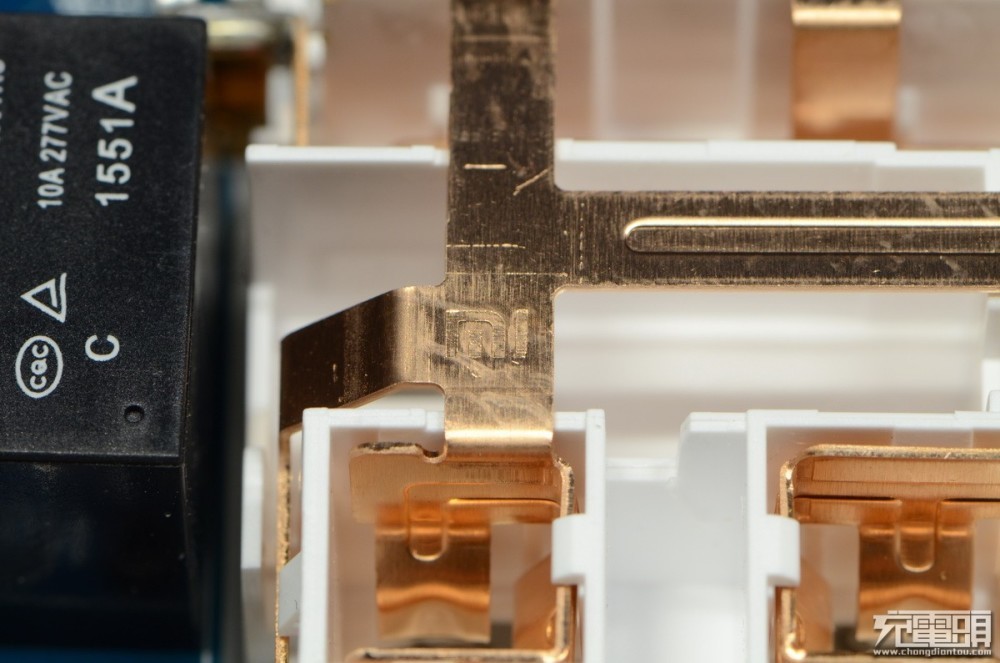

一体铜条印有小米的 Logo MI。

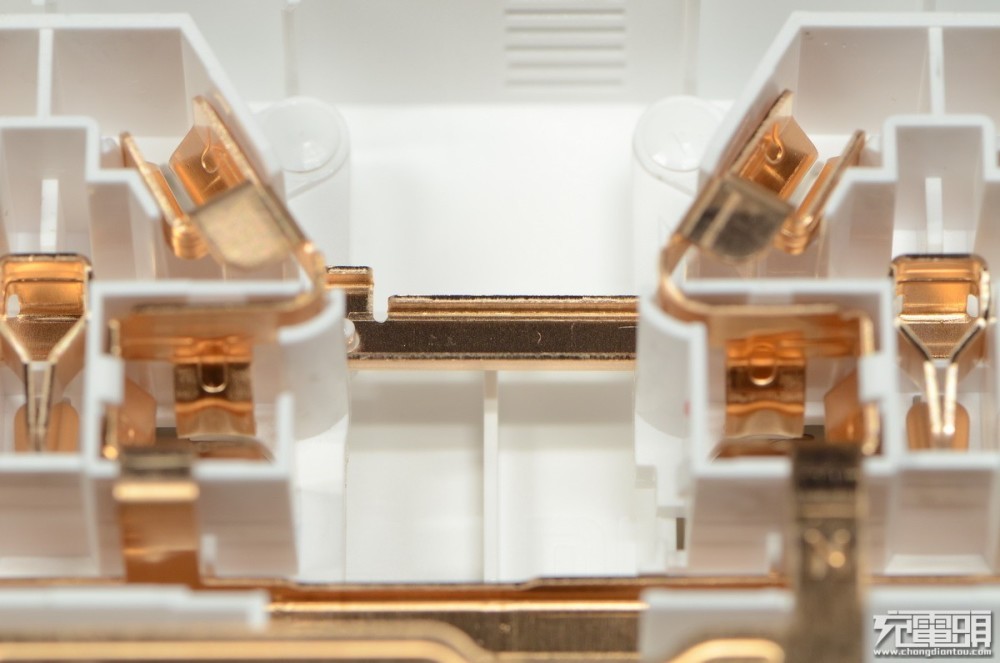

铜条上的挤压出来的凹槽增加了铜条的强度；卡扣很多，一体铜条被固定的很牢固。

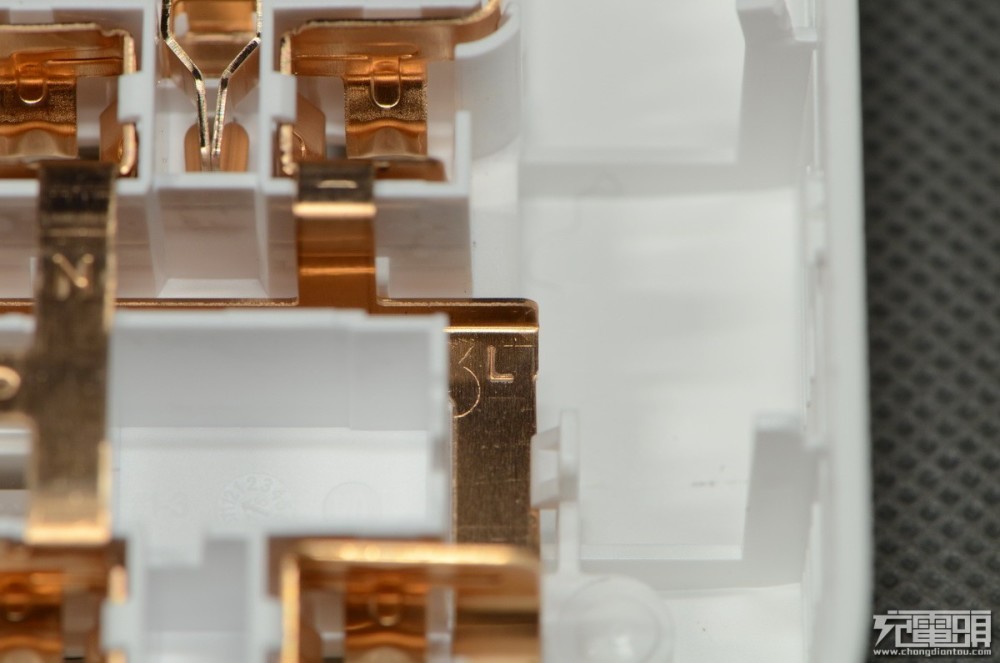

L 型设计也增加了一体铜条的强度。

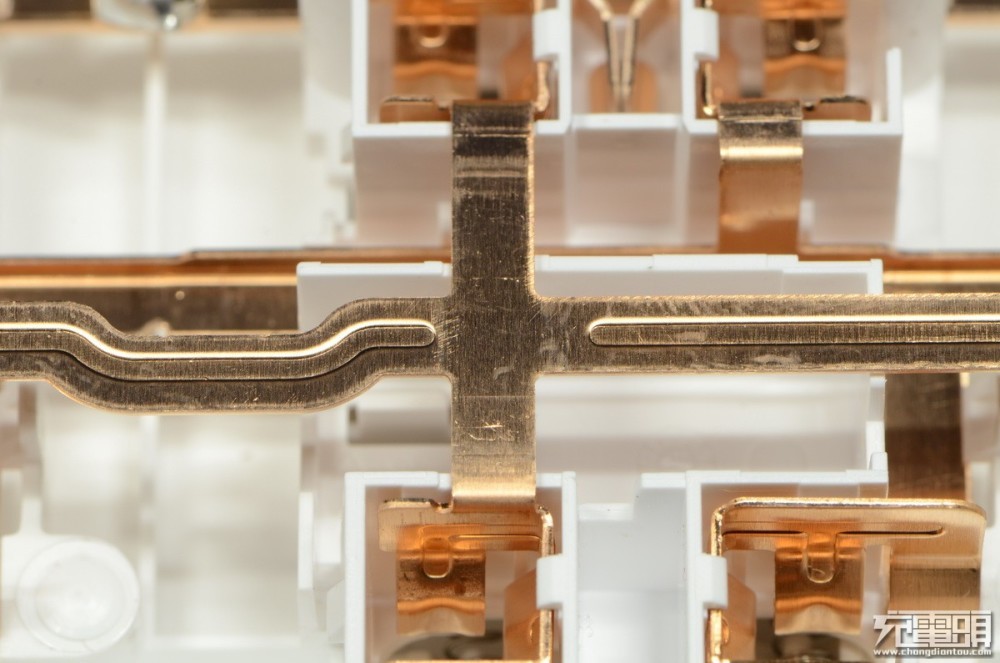

一体铜条凹槽式设计大大增加了一体铜条的强度。
一体铜条看起来质量很好。

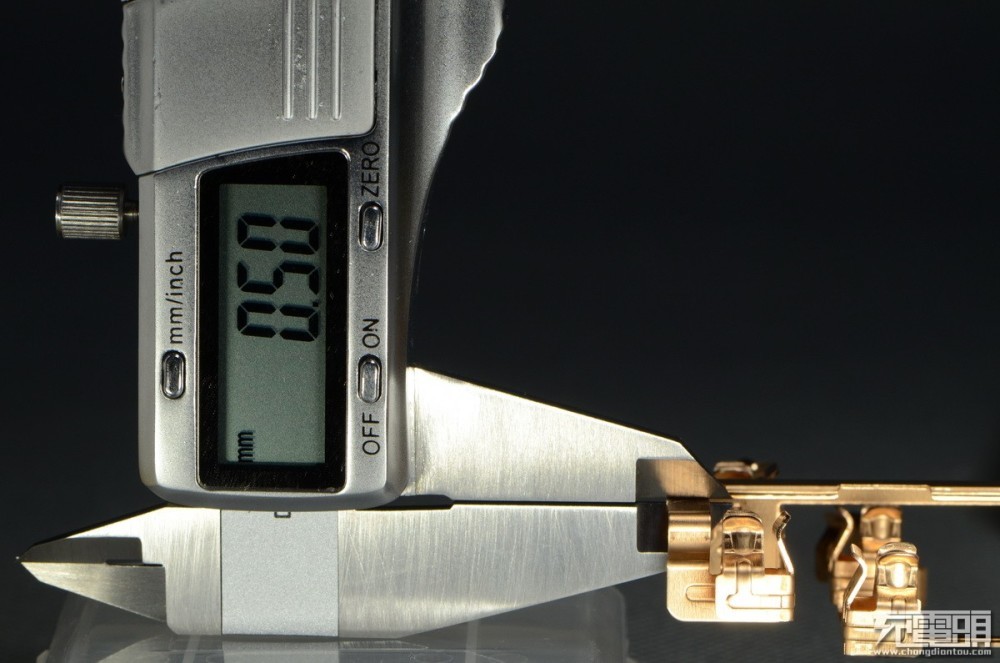

选取铜条没有挤压过的部分进行测量，厚度为 0.50 毫米，属于中等水平。

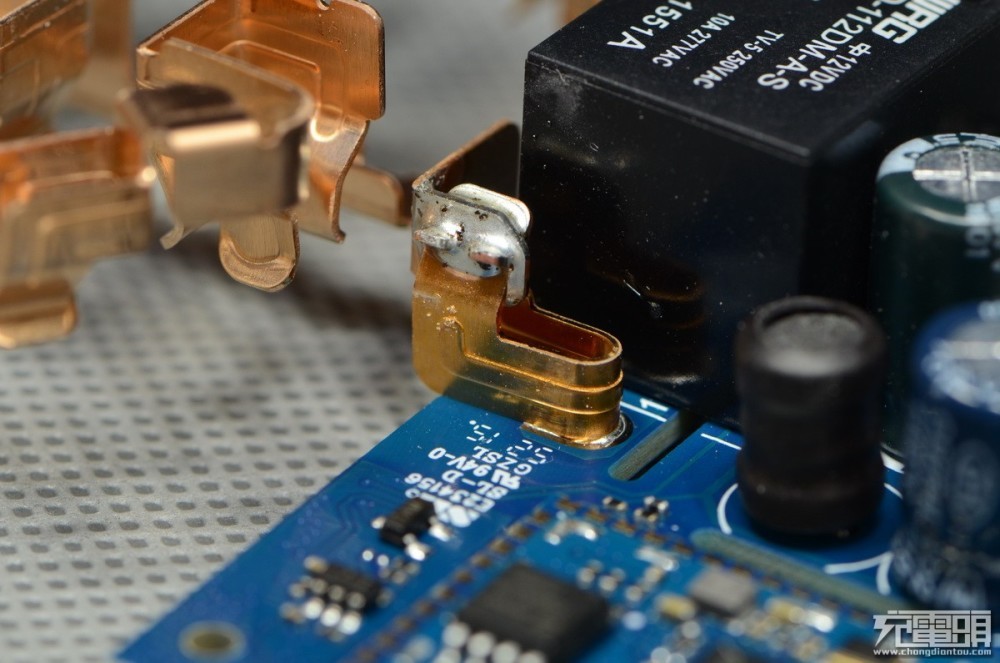

这种焊接方式比用导线焊接更加合理 。

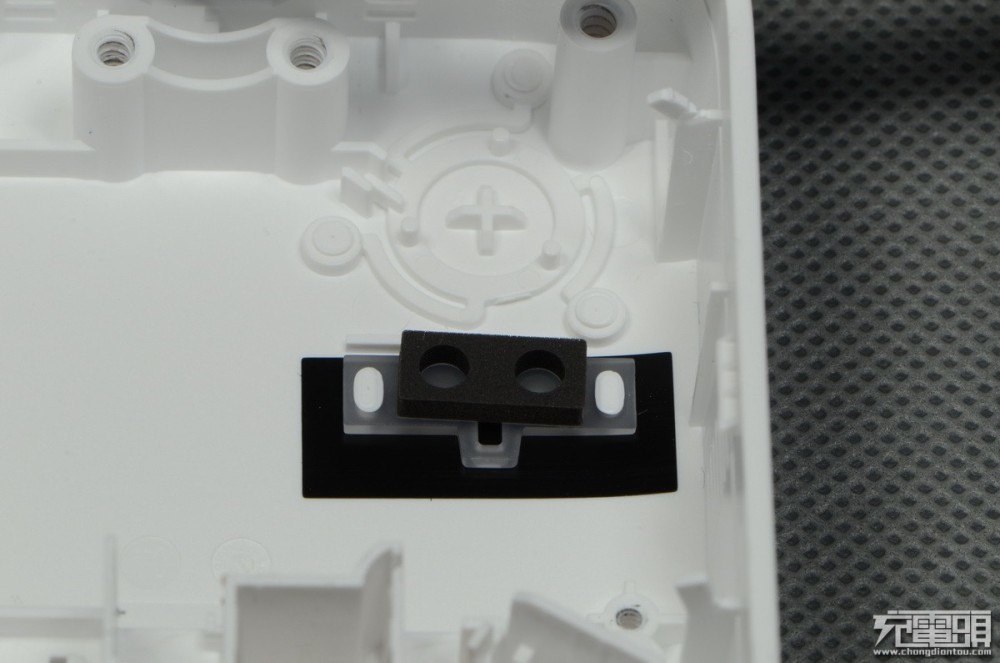

上面是开关，下面是导光板和遮光棉，细节很到位 。

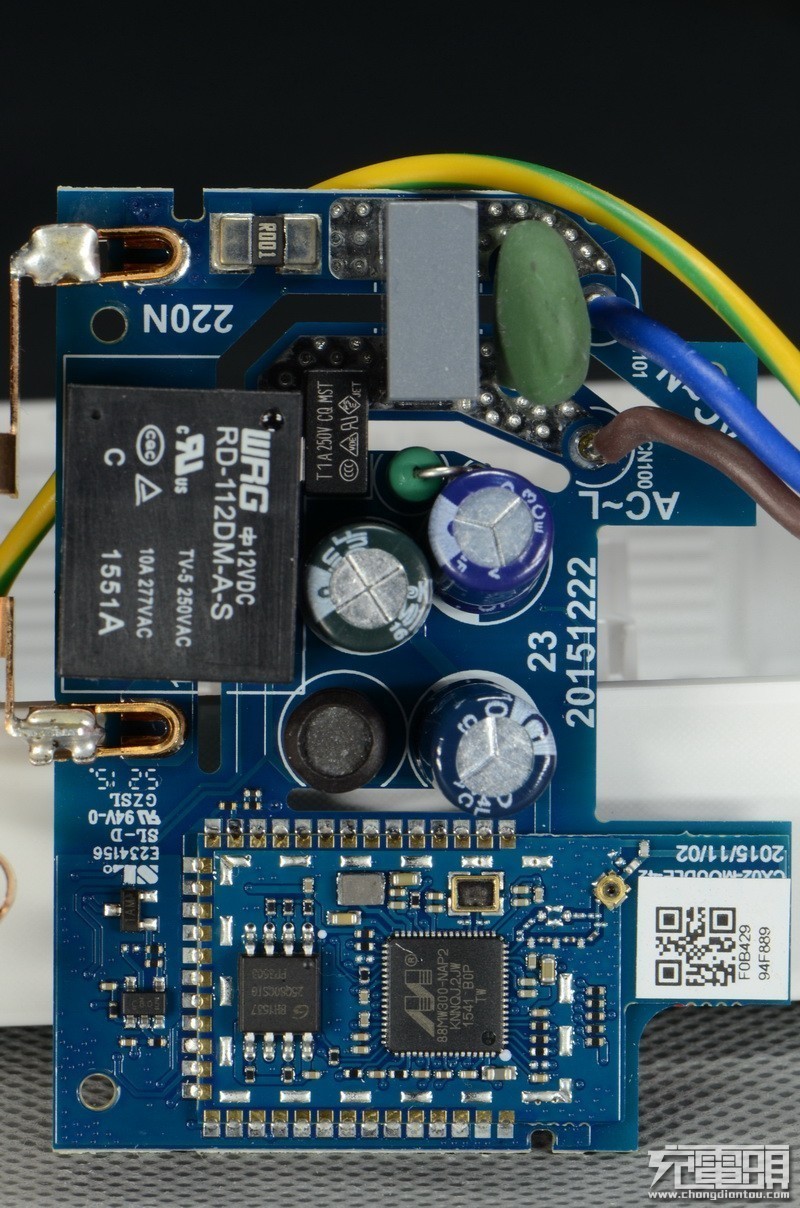

右上方部分是滤波和保护电路；
中间偏左是一个 12V 的继电器 ，来自WRG旺荣电子 ；
继电器的右侧有三个滤波电容 ；
下方是 WiFi 模块，WiFi 模块左侧是一个 Flash ROM，容量为 1MB，用来存放固件，右侧是 Marvell 出品的型号为88MW330 WiFi 控制芯片，这颗芯片主要是为了无线物联网而设计的；
QR 码下方是印刷的 WiFi 天线；
WiFi 模块右上方有一个天线插座，貌似可以外接天线来提高无线传输能力。

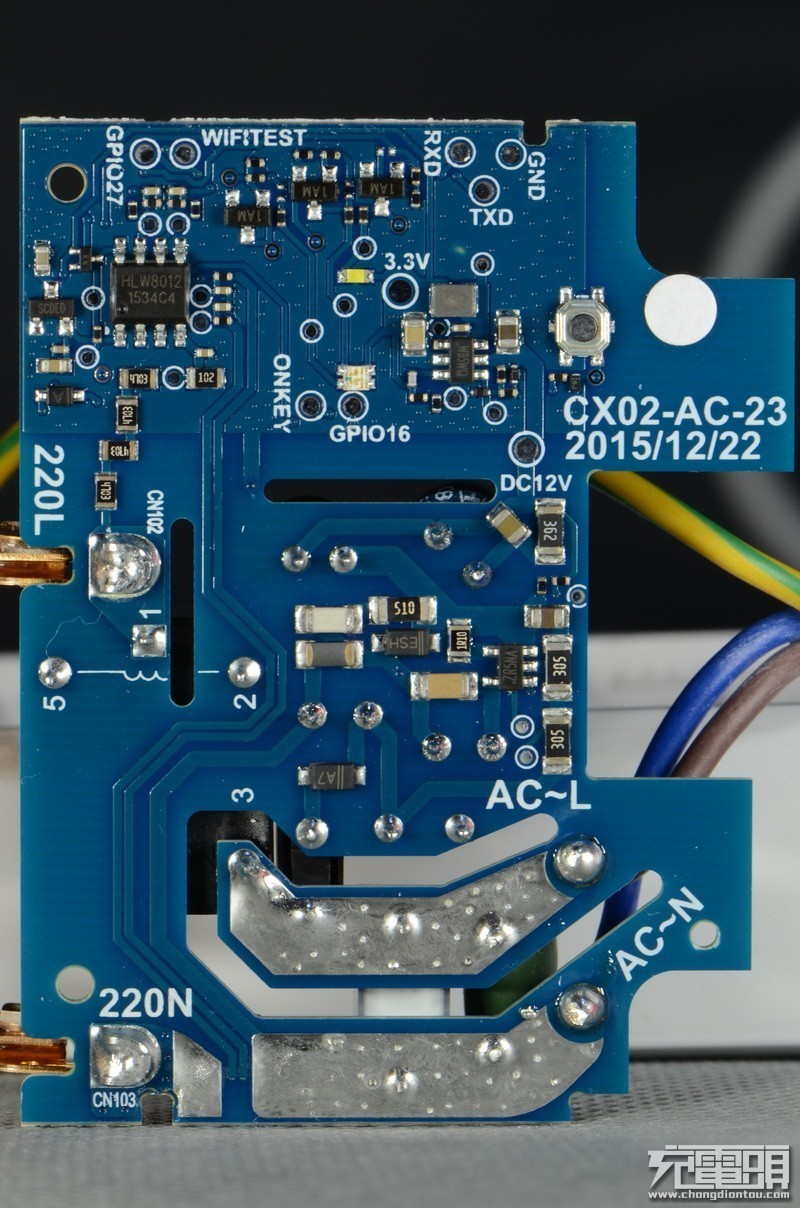

左上角型号为HLW8012 的芯片是功率计量芯片 ，来自庄和闲科技；功率计量功能在别的智能插座上还没有出现过 ，小米算是一个创新 ，用硬件来实现的功率计量准确度是值得信赖的 ；功率计量芯片右方和电路板中间是继电器和 WiFi 模块的供电电路 ，给继电器提供了 12V 的工作电压，给 WiFi 模块提供了 3.3V 的工作电压。
三、小米智能插线板测试
1、空载功耗测试
只要插座通电 WiFi 模块就会启动，在未开启电源的情况下功耗为 0.38 瓦 。

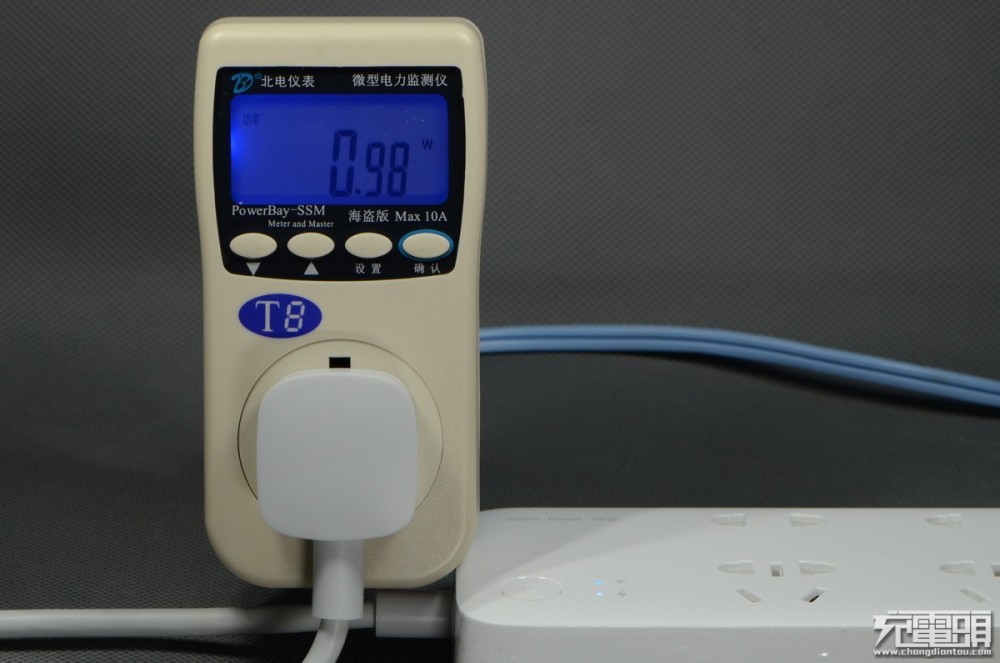

打开电源开关，这时的功耗为 0.98 瓦。
2、智能家庭 App 测试 。

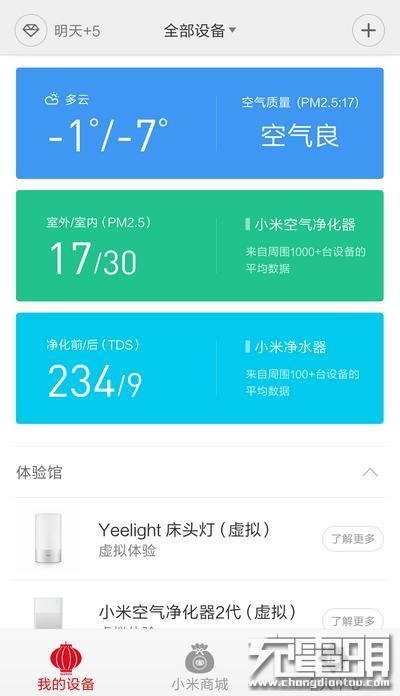

安装并打开小米智能家居 App，点击右上角的加号来添加新的设备 。

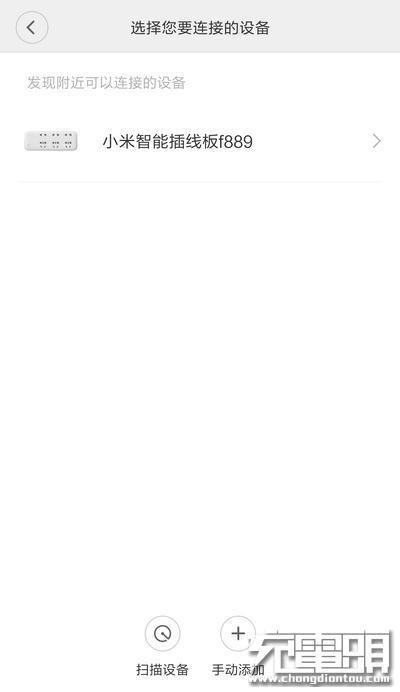

小米智能插线板会出现在添加设备列表里，选择小米智能插线板。

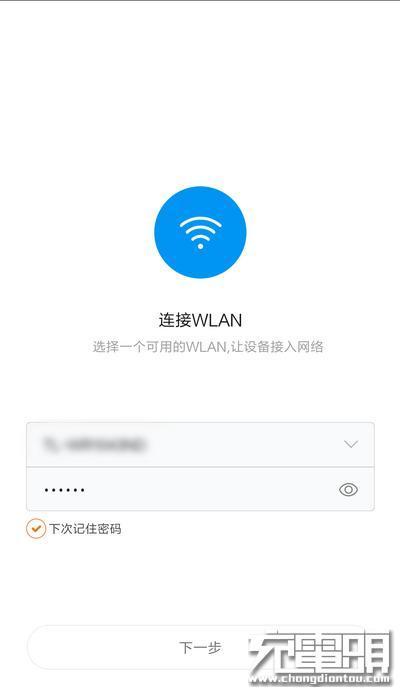

如果过去使用过小米的智能家居，家里的无线网络和密码会自动出现在这里 。

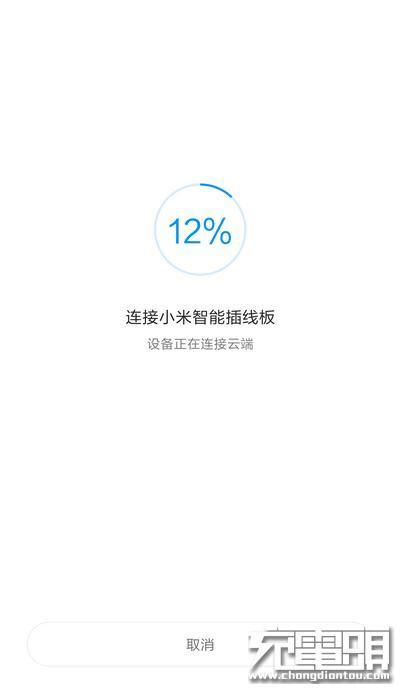

正在连接小米智能插线板 。

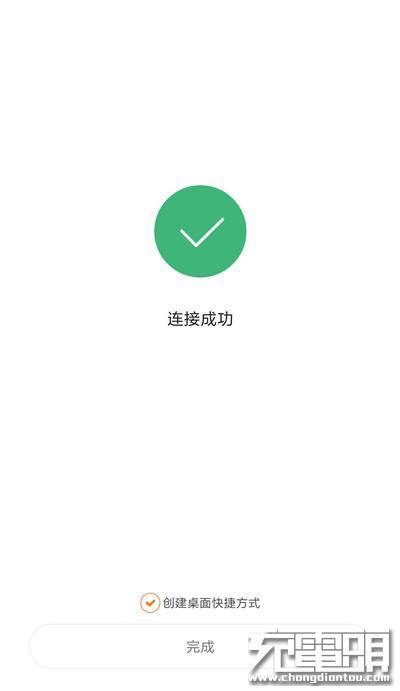

连接成功。

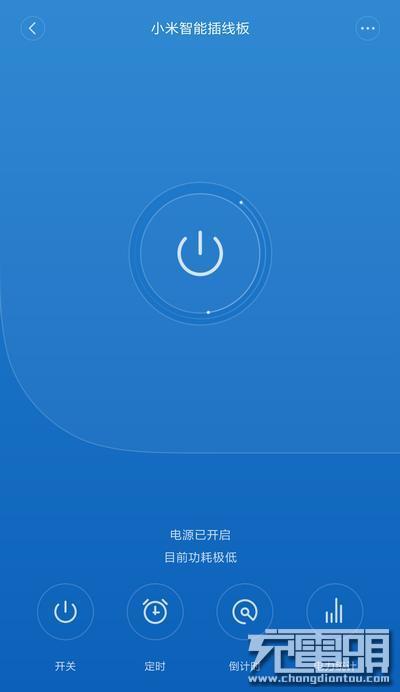

现在插线板处于开启状态。
点击屏幕的开关按钮就可以远程的关闭插线板 。

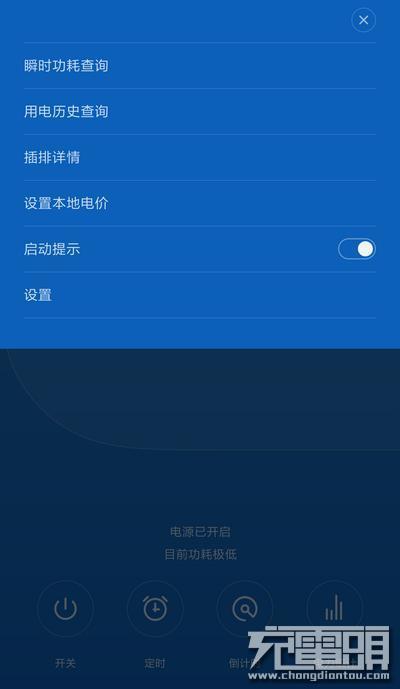

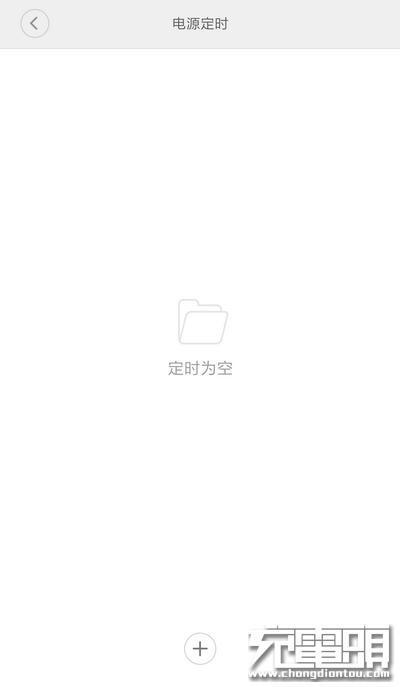

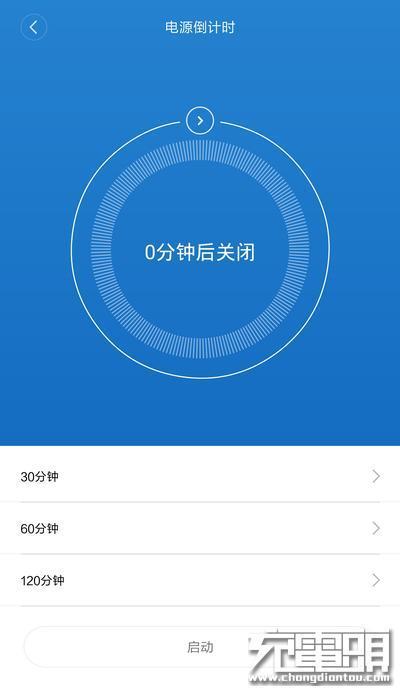

可以制定插线板定时计划。
